機械加工圖紙上光澤度符號是用什么來表示的?怎么看機械加工圖紙上的光澤度值呢?對于鑄造人員來說,如果不同圖紙上的光澤度要求不同,就會導致工作難以繼續下去。本文就為大家簡單的介紹一下機械加工圖紙上光澤度符號。
?
機械加工圖紙上光澤度符號是什么?
Ra表示粗糙度,倒三角右邊有個長尾巴向上的符合。
?
表面粗糙度與機械零件的個體性質、耐磨性、疲勞強度、接觸剛度、振動和噪聲等有著密切關系,對機械產品的使用壽命和可靠性也有重要的影響。一般標注采用Ra。表面光潔度和表面粗糙度是同一個概念,表面光潔度是表面粗糙度的另一叫法。
?
不過,表面光潔度是按人們的視覺觀點提出來的,而表面粗糙度是按表面微觀幾何形狀的實際提出來的。這是因?yàn)槲覀円c國際標準(ISO)接軌,中國在80年代后,采用表面粗糙度而廢止了表面光潔度。在表面粗糙度國家標準GB3505-83、GB1031-83頒布后,表面光潔度的已不再采用。
?
機械加工圖紙上光澤度怎么看?
glossness用數字表示的物體表面接近鏡面的程度,表示物體表面對光的鏡向反射能力的大小。
?
光澤度的評價可采用多種方法,不過不管哪一種方法,光澤度的大小主要取決于物體本身,光源照明和觀察的角度是一個標準測量或者是觀察的基礎,如果是使用光澤度儀鏡向測量,儀器測量通常采用20°、45°、60°或85°角度照明和測量。
?
不同的行業在對物體光澤度進行測量時,往往會采用不同角度測量的儀器。如使用光澤計75°角度所測得的光澤度,主要用于白紙或接近于白紙光澤度的測定,高光澤紙(超過75%光澤度)和色澤光澤度的測定宜采用鏡面光澤度測定法。塑料制品的表面粗糙度可用光澤計測出并能定量地表示出來,同時這些制品表面若經一定磨損后,還可以用其磨損前后的光澤度變化來表征。單位就叫“光澤單位” ,而流明是光通量的單位。發光強度為1坎德拉的點光源,在單位立體角(1球面度)內發出的光通量為“1流明”。英文縮寫
?
作為鑄造人員首先要弄清圖紙上,鑄造后哪些需要進行機械加工的面,哪些是不需要加工的。如是這個意思,你就看圖紙上的光潔度符號就清楚了,只要有光潔度符號那這個面表示需要機加工,對鑄造來說都要留有加工余量,同時注意技術要求檔中有時會有加工光潔度的要求,如標注其它不加工字樣或其余光潔度多少的字樣。注意了這兩個方面就知道了。弄清光潔度符號基本上就知道那些加工那些不加工了。
?

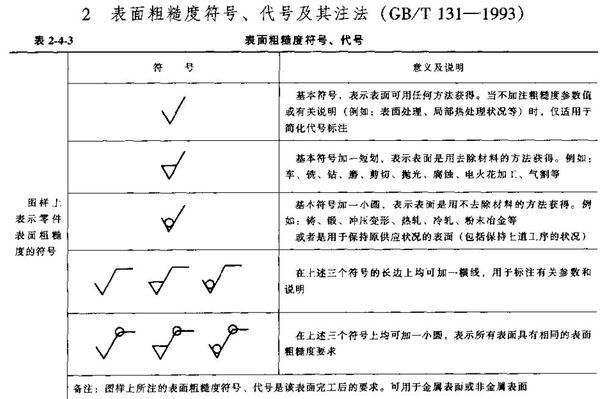

表面粗糙度符號大全:
?
