中華人民共和國國家標準GB/T 2918-2018 塑料 試樣狀態(tài)調(diào)節(jié)和試驗的標準環(huán)境
前言
本標準按照GB/T 1.1- -2009給出的規(guī)則起草。
本標準代替GB/T 2918- 1998《塑料 試樣 狀態(tài)調(diào)節(jié)和試驗的標準環(huán)境》,與GB/T 2918- -1998 相比,除編輯性修改外主要技術(shù)變化如下:
增加了第2章“2規(guī)范性引用文件"(見第2章);
增加了各級標準環(huán)境的使用條件“23/50適用于非熱帶地區(qū),27/65適用于熱帶地區(qū)”，并規(guī)定了“為了獲得可比性數(shù)據(jù),應(yīng)采用23/50這一標準環(huán)境”(見第5章);
增加了校準頻率(見第6章);
修改了長時間無法達到平衡時樣品狀態(tài)調(diào)節(jié)時間的確定方法(見附錄A)。
本標準使用重新起草法修改采用ISO 291 :2008《塑料 試樣狀態(tài)調(diào)節(jié)和試驗的標準環(huán)境》。
本標準與ISO 291 :2008的技術(shù)性差異及其原因如下:
關(guān)于規(guī)范性引用文件,本標準做了具有技術(shù)性差異的調(diào)整,以適應(yīng)我國的技術(shù)條件,調(diào)整的情況集中反映在第2章“規(guī)范性引用文件”中,具體調(diào)整如下:
用等同采 用國際標準的GB/T 1034代替ISO 62;
將8.1注2的內(nèi)容修改為段;
將8.1 注3的內(nèi)容修改為段。
刪除了 ISO 291:2008的資料性附錄B“背景資料”;?
刪除了參考文獻。
本標準由中國石油和化學(xué)工業(yè)聯(lián)合會提出。
本標準由全國塑料標準化技術(shù)委員會(SAC/TC15)歸口。
本標準負責起草單位:中藍晨光成都檢測技術(shù)有限公司、山東道恩高分子材料股份有限公司、深圳萬測試驗設(shè)備有限公司、中廣核俊爾新材料有限公司、同軌科技成都有限公司、中國藍星(集團)股份有限公司。
本標準起草人:陳敏劍、羅曉霞、趙磊、牟秀發(fā)、陳曉敏、王琰、陳宏愿。
本標準所代替標準的歷次版本發(fā)布情況為:
GB/T 2918- -1982、GB/T 2918- -1998.
?
塑料試樣狀態(tài)調(diào)節(jié)和試驗的標準環(huán)境
1.范圍
本標準規(guī)定了塑料及其所有類型的試樣在恒定環(huán)境條件下進行狀態(tài)調(diào)節(jié)和試驗的規(guī)范。
本標準適用于塑料及其所有類型的試樣。
本標準不包括用于某些特殊試驗或材料或模擬某特定氣候條件的專用環(huán)境。
2.規(guī)范性引用文件
下列文件對于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。
GB/T 1034塑料吸水性 的測定(GB/T 1034- -2008 , ISO 62 :2008 ,IDT)
3.術(shù)語和定義
下列術(shù)語和定義適用于本文件。
3.1
標準環(huán)境standard atmosphere
優(yōu)先選用的,規(guī)定了空氣溫度和濕度且限制了大氣壓強和空氣循環(huán)速率范圍的恒定環(huán)境。該空氣中不含明顯的外加成分，且環(huán)境未受到任何明顯的外加輻射影響。
注1:標準環(huán)境使樣品或試樣能夠達到并保持規(guī)定的狀態(tài)。
注2:標準環(huán)境相當于實驗室的平均環(huán)境條件,并能建立在(環(huán)境可控制的)狀態(tài)調(diào)節(jié)柜、箱或房中.
3.2
狀態(tài)調(diào)節(jié)環(huán)境 conditioning atmosphere
進行實驗前保存樣品或試樣的恒定環(huán)境。
3.3
試驗環(huán)境test atmosphere
樣品或試樣在檢測過程中所處的恒定環(huán)境。
3.4
狀態(tài)調(diào)節(jié)conditioning
為使樣品或試樣達到溫度和濕度的平衡狀態(tài)所進行的一-種或多種操作。
3.5
狀態(tài)調(diào)節(jié)程序 conditioning procedure
3.6
室溫ambient temperature
實驗室中,沒有溫度和濕度控制的--般大氣條件的環(huán)境。
注:“在室溫狀態(tài)”指不考慮相對濕度.大氣壓力或空氣循環(huán)速率時,處于空氣溫度在規(guī)定范圍內(nèi)的環(huán)境?？諝鉁囟纫话阒?8 C~28 C,表述為“18 C~28 C的室溫狀態(tài)”。
4.原理
如果把試樣暴露在規(guī)定的狀態(tài)調(diào)節(jié)環(huán)境或溫度中,那么試樣與狀態(tài)調(diào)節(jié)環(huán)境或溫度之間即可達到可再現(xiàn)的溫度或含濕量平衡的狀態(tài)。
本標準未指定測定濕度敏感的方法。
一些材料可能需要特殊的狀態(tài)調(diào)節(jié)條件,需遵照相關(guān)的材料標準。
5.標準環(huán)境
除非另有規(guī)定,應(yīng)使用表1中的條件作為標準環(huán)境。
?
表1標準環(huán)境
標準環(huán)境符號? 空氣溫度/°C? ?相對濕度(RH)/%? 備注*
23/50? ? ? ? ? ? 23? ? ? ? ? ? ?50? ? ? ? ? 非熱帶地區(qū)
27/65? ? ? ? ? ? 27? ? ? ? ? ? ?65? ? ? ? ? 熱帶地區(qū)
為獲得具有可比性的聚合物數(shù)據(jù),應(yīng)使用標準環(huán)境23/50.
?
注:表1中的數(shù)值適用于大氣壓強在86 kPa~106 kPa之間的一般海拔高度及空氣循環(huán)速率≤1 m/s的場合.?
?
6.標準環(huán)境等級
表2給出了標準環(huán)境的兩種不同等級,對應(yīng)于溫度和相對濕度的不同允差水平。表2給出的允差適用于試驗環(huán)境內(nèi)或狀態(tài)調(diào)節(jié)環(huán)境內(nèi)試樣所處的空間。1級環(huán)境室需要遵照生產(chǎn)商的建議縮短校正周期。1級環(huán)境室每年至少校正一次。
?
表2對應(yīng)于不同允差的標準環(huán)境等級
等級? ? 溫度允差/°C? ? ?相對濕度允差/%
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?23/50? ? ?27/65
1? ? ? ? ?士1? ? ? ? ? ? ? ? ? 士5? ? ? ? 士5
2? ? ? ? ?士2? ? ? ? ? ? ? ? ? 士10? ? ? ?士10
?
注1:通常允差是配合成對的,即1級允差或2級允差都是相對于溫度和相對濕度兩者而言的。
注2:超出表中規(guī)定的溫度和相對濕度允差不能被認為是標準恒定環(huán)境。
?
7.標準溫度和室溫
如果濕度對所測性能沒有影響或影響可以忽略不計,則不必控制相對濕度。相應(yīng)的兩個環(huán)境稱作“溫度23”和“溫度27”。
同樣,如果溫度和濕度對所測性能都沒有任何顯著影響,則溫度和濕度都不必控制。在這種情況下,該環(huán)境稱為“室溫”。
8.操作步驟
8.1狀態(tài)調(diào)節(jié)
狀態(tài)調(diào)節(jié)時間見相關(guān)的材料中的規(guī)定。
當沒有適用的標準規(guī)定其調(diào)節(jié)時間時,應(yīng)按如下規(guī)定執(zhí)行:
a)除非另有 要求,對于標準環(huán)境23/50和27/65,不少于88 h;
b)除非另有要求,對于 18 C~28 C的室溫,不少于4 h。
注1:對于塑料材料,其達到濕度平衡所需要的時間一般要長于達到溫度平衡所需的時間。
如果樣品按照a)調(diào)節(jié)不能達到濕度平衡,狀態(tài)調(diào)節(jié)時間長于GB/T 1034中規(guī)定的tro(tr取決于厚度的二次方),達到平衡所需時間符合附錄A的要求。
對于特殊的試驗和已知能夠很快或很慢能達到溫度和濕度平衡的塑料或試樣,可以在相應(yīng)的材料標準中規(guī)定一個較短或較長的狀態(tài)調(diào)節(jié)時間符合附錄A的要求。
8.2試驗
除非另有規(guī)定,狀態(tài)調(diào)節(jié)后的試樣應(yīng)在與狀態(tài)調(diào)節(jié)相同的環(huán)境或溫度下進行試驗。在任何情況下，試驗都應(yīng)在將試樣從狀態(tài)調(diào)節(jié)環(huán)境內(nèi)取出后立即進行。
?
附錄A
(規(guī)范性附錄)
在狀態(tài)調(diào)節(jié)環(huán)境中塑料達到濕度平衡
試樣在狀態(tài)調(diào)節(jié)階段,對環(huán)境中水分吸收和解吸的速率顯著取決于制作試樣材料的特性和形狀。
8.1中給出的狀態(tài)調(diào)節(jié)時間可能不適用,尤其是以下幾種情況:
特殊材料或厚度較厚,需要經(jīng)過很長時間才能達到標準平衡條件的試驗(例如某些聚酰胺類及
厚度大于2 mm的試樣,見GB/T 1034)。
其吸濕能力與到達平衡所要求的時間都無法事先估算的不熟悉的材料。
在這些情況中,可以選用以下步驟進行狀態(tài)調(diào)節(jié):
a) 在不會使材料發(fā)生明顯或永久變化的高溫下烘干該材料(對于很多材料,可接受的溫度是50 C士2 "C),試樣在干燥器中冷卻至少2 h,使其達到試驗溫度。在測試報告中指出狀態(tài)調(diào)節(jié)條件與本標準要求不- -致,但其是特殊情況下推薦的備選方法。

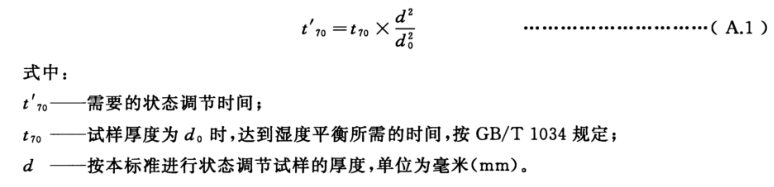

b)試樣 在標準環(huán)境23/50或27/65中調(diào)節(jié)至平衡。在GB/T 1034中,定義了-一個有效時間tro,即達到飽和水含量的70%所需的時間。如果tno對應(yīng)的試樣厚度為d。(單位為毫米),使用式(A.1)計算其他厚度試樣的調(diào)節(jié)時間t 70:
?
?
在測試報告中對此進行說明。
c) 將試樣放置于已升至預(yù)定溫度以及規(guī)定濕度(優(yōu)選50%或65%相對濕度)的鼓風(fēng)烘箱或狀態(tài)調(diào)節(jié)箱內(nèi),直至到達濕含量平衡(該溫度和相對濕度應(yīng)由有關(guān)各方商定并應(yīng)寫人試驗報告中)。
?
方法a)有個缺點,即某些性能值,尤其是力學(xué)性能值,在干態(tài)下與在標準環(huán)境23/50或27/65中狀態(tài)調(diào)節(jié)后得到的測定值不同。因此,該狀態(tài)調(diào)節(jié)程序與本標準的規(guī)定不一致,但是建議將其作為備選條件。
?
對于方法b),下列經(jīng)驗做法可能是有用的，如果間隔d2個星期進行稱量,所得結(jié)果的差值不大于0.1%時,可以假定為已經(jīng)到達平衡[其中d為試樣厚度,單位為毫米(mm)].
?
如果已知聚合物的濕擴散特性并能用于確定適宜的暴露時間和條件時,則使用方法c)。應(yīng)把試樣放置在烘箱或狀態(tài)調(diào)節(jié)箱內(nèi),直到其處在濕含量平衡的狀態(tài)。如果在狀態(tài)調(diào)節(jié)期間(至少1d)材料平均.濕含量的變化率小于0.01%(按GB/T1034闡述的質(zhì)量損失方法計算)時,即到達了該狀態(tài)。
?

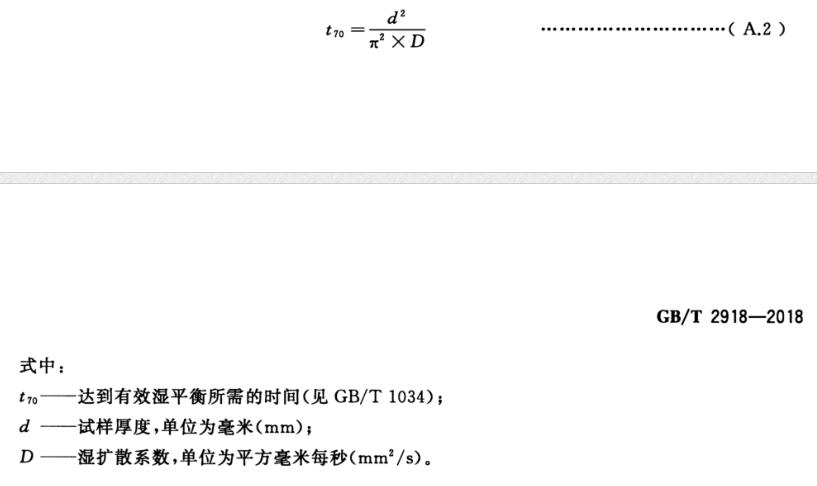

如果已知濕擴散系數(shù)D,則到達濕含量平衡的時間使用式(A.2)計算,或定為1d,取兩者中的較大者。
?
?
編者附注：本標準《GB/T 2918 2018塑料試樣狀態(tài)調(diào)節(jié)和試驗的標準環(huán)境》來源于網(wǎng)絡(luò)，為方便大家分享、查找與下載而整理本頁面，如有疑問以原版文件為準。
